一、用途及特点
DYK型空气电加热器是我公司研制成功的专门供燃煤发电厂除灰系统使用的新型加热设备，适用于电站空气输送斜槽气化风加热，电除尘器灰斗气化风和贮灰库气化风加热等方面。该设备由空气电加热器和控制系统两部分组成。发热元件采有1Cr18Ni9Ti不锈钢无缝管作保护套管，0Cr27Ai7Mo2高温电阻合金丝、结晶氧化镁粉，经压缩工艺成型。控制部分采用先进的数字电路、集成电路触发器、高反压可控硅等组成可调测温、恒温系统，保证了电加热器的正常运行。
电热管导热性好，绝缘性优，在加热器内部设有导流板，达到加热均匀等效果。
空气电加热器控制柜与气化风机间具备连锁控制功能和就地控制及控制接口，当设备突然停机后重新启动时，控制柜可自动平滑调整。
二、技术参数
（1）空气电加热器的规格与参（表一）
（2）控制柜的主要技术指标数据
1.输入电压：380V±5%(三相四线)
2.额定功率：15KW-90KW
3.额定电流：23A-136A（单相）
4.输出电压：≤210V（单相）
5.控温精度：0.5级
6.控温范围：0-400摄氏度
三、主要结构及工作原理

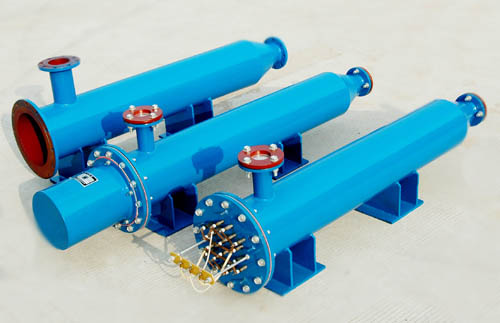

（1）空气电加热器结构（图一）
空气电加热器是由多支管状电热元件、筒体、导流板等几部分组成，管状电热元件是在金属管内放入高温电阻丝，在空隙部分紧密的填入具有良好绝缘性和导热性能的结晶氧化镁粉，采用管状电热元件做发热体，具有结构先进，热效率高，机械强度好，耐腐，耐磨等特点。筒体安装了导流隔板，能使空气在流通时受热均匀。
（2）控制柜外形图（图二）
（3）工作原理
SWK-A型数显温度控制柜采用数显温度调节仪，集成电路触发器，大功率可控硅和测温元件等组成测量、调节控制回路，在电加热过程中测温元件将空气电加热器出口温度电信号送至数显温度调节仪进行放大，比较后显示测量温度值，同时输出0-10V电压信号到可控硅触发组件的输入端，控制输出脉冲相位，从而控制可控硅导通角度大小，使控制柜具有良好的控制精度和调节特性。利用联锁装置可远距离启动、关闭空气电加热器。
|
项目
型号 数据
|
功率
KW
|
输入电压
V
|
额定电流
每相A
|
进口温度
℃
|
额定流量
升温℃
|
进出口法兰
通径mm
|
压力
MP
|
备注
|
|
DYK-15
|
15
|
380/220
|
23
|
-20~50
|
232
|
100
|
P≤0.8
|
|
|
DYK-20
|
20
|
380/220
|
30
|
-20~50
|
232
|
100
|
P≤0.8
|
|
|
DYK-25
|
25
|
380/220
|
38
|
-20~50
|
232
|
100
|
P≤0.8
|
|
|
DYK-30
|
30
|
380/220
|
45
|
-20~50
|
232
|
125
|
P≤0.8
|
|
|
DYK-35
|
35
|
380/220
|
53
|
-20~50
|
232
|
125
|
P≤0.8
|
|
|
DYK-40
|
40
|
380/220
|
61
|
-20~50
|
232
|
125
|
P≤0.8
|
|
|
DYK-45
|
45
|
380/220
|
68
|
-20~50
|
232
|
125
|
P≤0.8
|
|
|
DYK-50
|
50
|
380/220
|
76
|
-20~50
|
232
|
150
|
P≤0.8
|
|
|
DYK-55
|
55
|
380/220
|
83
|
-20~50
|
232
|
150
|
P≤0.8
|
|
|
DYK-60
|
60
|
380/220
|
91
|
-20~50
|
232
|
150
|
P≤0.8
|
|
|
DYK-65
|
65
|
380/220
|
98
|
-20~50
|
232
|
150
|
P≤0.8
|
|
|
DYK-70
|
70
|
380/220
|
106
|
-20~50
|
232
|
150
|
P≤0.8
|
|
|
DYK-75
|
75
|
380/220
|
114
|
-20~50
|
232
|
150
|
P≤0.8
|
|
|
DYK-80
|
80
|
380/220
|
121
|
-20~50
|
232
|
150
|
P≤0.8
|
|
|
DYK-85
|
85
|
380/220
|
129
|
-20~50
|
232
|
150
|
P≤0.8
|
|
|
DYK-90
|
90
|
380/220
|
136
|
-20~50
|
232
|
150
|
P≤0.8
|
|
表一
|
型号
|
A
|
B
|
C
|
D
|
E
|
DN
|
|
DYK15(II)
|
1900
|
1400
|
250
|
210
|
750
|
100
|
|
DYK20(II)
|
1900
|
1400
|
250
|
210
|
750
|
100
|
|
DYK25(II)
|
1900
|
1360
|
250
|
210
|
750
|
100
|
|
DYK30(II)
|
1945
|
1360
|
280
|
237
|
750
|
125
|
|
DYK35(II)
|
1945
|
1360
|
280
|
237
|
750
|
125
|
|
DYK40(II)
|
1945
|
1360
|
280
|
237
|
750
|
125
|
|
DYK45(II)
|
1950
|
1360
|
280
|
237
|
750
|
125
|
|
DYK50(II)
|
1950
|
1360
|
300
|
262
|
750
|
150
|
|
DYK55(II)
|
1950
|
1360
|
300
|
262
|
750
|
150
|
|
DYK60(II)
|
1950
|
1360
|
300
|
262
|
750
|
150
|
|
DYK65(II)
|
1950
|
1360
|
300
|
262
|
750
|
150
|
|
DYK70(II)
|
1950
|
1360
|
300
|
262
|
750
|
150
|
|
DYK75(II)
|
1950
|
1360
|
300
|
262
|
750
|
150
|
|
DYK80(II)
|
1950
|
1360
|
300
|
262
|
750
|
150
|
|
DYK85(II)
|
1950
|
1360
|
300
|
262
|
750
|
150
|
|
DYK90(II)
|
1950
|
1360
|
300
|
262
|
750
|
150
|
空气加热器的维护和故障维修
维护与保养
空气加热器的控制部分，系精密仪器，运输时要小心轻放，严禁冲击、撞打。筒体部分应合理吊装，以免变形损坏内部发热元件。空气加热器及控制柜放在库内，严禁淋雨。
常见故障与维修
故障一：数显表不工作。
检查空气开关是否合上，控制回路是否完好。
故障二：加热器温度不上升。
检查熔断器是否完好，空气加热器是否损坏？
故障三：三相不平衡。
（1）检查三相进线电压是否缺相。
（2）打开空气加热器防护罩，用万用表检查单支电热元件是否断路。
对不能自行排除的故障，应请熟练技工解决（或咨询制造商）。
|
